熱水鍋爐水系統
根據電氣規范和鍋爐額定功率，配置足夠容量的三相四線制380V/150Hz（±10%）的電源；2. 2
根據隨機接線圖連接電纜線，務必連接正確牢固；電控柜與鍋爐本體之間應設置有電纜溝或橋架，以便接線。連接電纜應選用25mm以上銅線。
熱水鍋爐水系統
鍋爐使用前的檢查：
（一）給水系統及水處理檢查
1、檢查自動給水裝置的各部件，并確認各部件無異常達到正常運行條件。
2.、將給水泵的空氣孔打開排出空氣，給水泵的開關位置處于手動并檢查電機的回轉方向是否正確。
3、將給水泵進出口的閥門全部開啟。
4、檢查鍋爐給水閥或電動給水閥開啟情況。
5、檢查水位計，并觀察考克是否靈活通暢。
6、沖洗水位計，并觀察考克排水后，關閉考克后，水位能否恢復正常。如有異常現象，立即檢查系統及考克有否堵塞。
7、檢查自動給水系統的止回閥，截止閥等各閥是否正確開啟或關閉。
8、離子交換設備、除氧設備及加設備應無泄漏、堵塞具備運行條件。
熱水鍋爐水系統

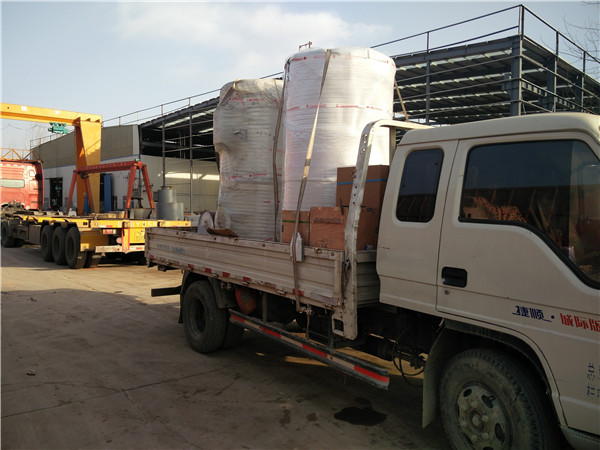

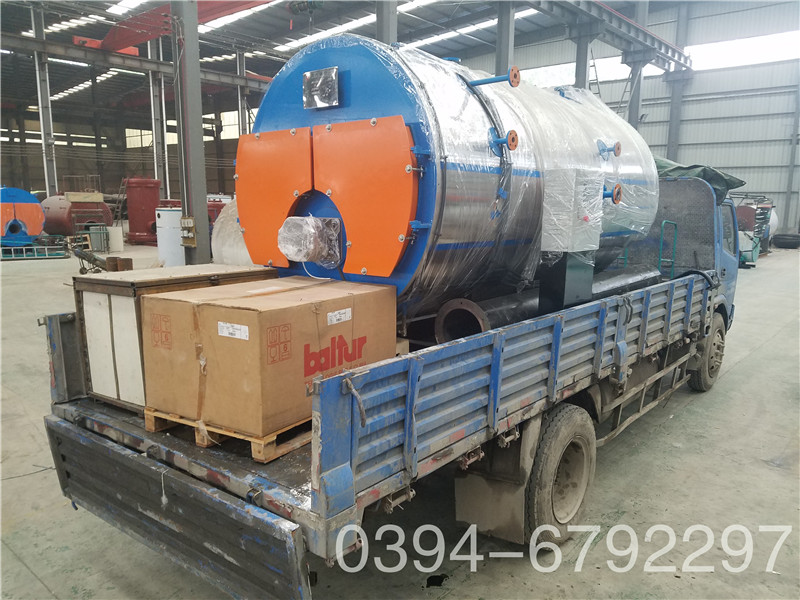

1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴ 鍋爐安裝使用說明書一份；
⑵ 安全附件、儀表管路圖一份；
⑶ 鍋爐總圖一份；
⑷ 地基一份；
⑸ 鍋爐本體圖一份；
水管與火管是以管子里面介質的不同來定義的，水管就是管子里面走水，通過外部煙氣對流/輻射換熱加熱管子中的水，火管就是管子里面走煙氣，讓煙氣加熱管外介質來實現換熱，火管鍋爐結構簡單，水及蒸汽容積大，對負荷變動適應性好，對水質的要求比水管鍋爐低，多用于小型企業的生產工藝和生活采暖上。水管鍋爐的受熱面布置方便，傳熱性能好，在結構上可用于大容量和高參數的工況。但對水質和運行水平要求較高。
（1） 水管鍋爐壓力適應范圍較廣，可突破壓力限制，可滿足2.5MPa以上的供汽要求。火管鍋爐受材料壁厚與壓力的限制，用于2.5MPa壓力以下。
（2） 火管鍋爐為鍋殼式鍋爐，受目前各鍋爐廠家設備、工裝的限制，制造太大的火管鍋爐難度較大，通常在35t/h以下。水管結構鍋爐可實現鍋爐大型化，35t/h以上的鍋爐通常采用水管結構。（3） 火管鍋爐具有結構緊湊的特點，在同等出力下，外形與設備重量均低于火管鍋爐。水管鍋爐因體積較大，有更多的空間用于布置過熱器，因此水管鍋爐占用鍋爐房相對較大。
汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃氣系統直接通過燃氣管道送至燃燒機進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫煙氣，經燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。
